Tehnički podaci
80 cm: prostor za 4 lonca ili tave.
Fleksibilnost zona za kuhanje
2 FlexInduction polja: upotrijebite posude bilo kojeg oblika ili veličine bilo gdje unutar zone duge 40 cm.
Prednji lijevi: 200 mm, 240 mm, 2.2 KW (maks. snaga 3.7 KW)
Stražnji lijevi: 200 mm, 240 mm, 2.2 KW (maks. snaga 3.7 KW)
Stražnji desni: 200 mm, 240 mm , 2.2 KW (maks. snaga 3.7 KW)
Prednji desni: 200 mm, 240 mm, 2.2 KW (maks. snaga 3.7 KW)
Pogodnost upotrebe
DirectSelect Premium: izravan, jednostavan odabir željene zone kuhanja, snage i dodatnih funkcija: izravno upravljajte snagom putem izuzetno velike osvijetljene dodirne trake (nevidljiva kad je isključena).
17 stupnjeva: precizno prilagodite toplinu sa 17 razina snage (9 glavnih razina i 8 srednjih razina).
Zona za održavanje toplote: održavajte jela toplim na unaprijed zadanoj niskoj razini snage.
Elektronički programski sat s funkcijom isključivanja i opomenom za svako polje za kuhanje
: isključuje zonu za kuhanje po završetku postavljenog vremena (npr. za kuhana jaja).
Elektronički programski sat
: alarm se oglašava na kraju postavljenog vremena (npr. za tjesteninu).
Brojač vremena kuhanja
: pokazuje koliko je vremena prošlo od pokretanja odbrojavanja (npr. za krumpir).
Ušteda vremena i učinkovitost
Funkcija PowerBoost za sva polja za kuhanje
: brže prokuhajte vodu zahvaljujući 50% više energije nego na najvišoj standardnoj razini.
PanBoost - PowerBoost funkcija za tave: Hitrejše segrevanje ponev kot pri najvišji standardni stopnji ob hkratni zaščiti premaza ponve.
Zone za kuhanje automatski će se spojiti ili odvojiti ovisno o obliku i veličini posuđa.
MoveMode (3 razine): Preprosto višanje ali nižanje stopnje moči s premikanjem posode naprej oziroma nazaj.
QuickStart funkcija: prilikom uključivanja, ploča za kuhanje automatski odabire zonu za kuhanje s posudom (postavljenom dok je ploča isključena).
ReStart funkcija: u slučaju nenamjernog isključivanja, vratite sve prethodne postavke ponovnim uključivanjem ploče za kuhanje u roku od 4 sekunde.
Pomoć pri kuhanju
PerfectFry senzor: sprječava zagorijevanje automatskom regulacijom temperature integriranog senzora.
Tehnički podaci
Dizajn
za plosnatu ugradnju
Sigurnost
Digitalni dvostupanjski indikator preostale topline za svako polje za kuhanje: prikazuje koja su područja za kuhanje još uvijek vruća ili topla.
Dječija sigurnosna brava: spriječava nenamjerno aktiviranje ploče za kuhanje.
Zaštita kod brisanja: obrišite prekipjele tekućine bez nenamjernog mijenjanja postavki (blokiranje svih dodirnih tipki na 30 sekundi).
Glavni prekidač: isključite sve zone za kuhanje pritiskom na tipku.
Sigurnosno isključivanje: iz sigurnosnih razloga, grijanje se zaustavlja nakon unaprijed određenog vremena bez interakcije (prilagodljivo).
Prikaz potrošnje energije: prikazuje potrošnju električne energije u posljednjem postupku kuhanja.
Postavljanje
Dimenje proizvoda (VxŠxD mm): 227 x 792 x 512
Potrebna veličina niše za ugradnju (VxŠxD mm): 227 x 796 x 516
Min. debljina radne površine: 16 mm
Priključna snaga: 7.4 KW
Funkcija PowerManagement: ograničite maksimalnu snagu ako je to potrebno (ovisi o zaštiti osigurača električne instalacije).
Priključni kabel: 1.1 m, kabel uključen
Za ugradnju u kamene, granitne ili sintetičke radne ploče. Za ostale je materijale za radne ploče potrebna provjera prikladnosti kod proizvođača radne ploče.

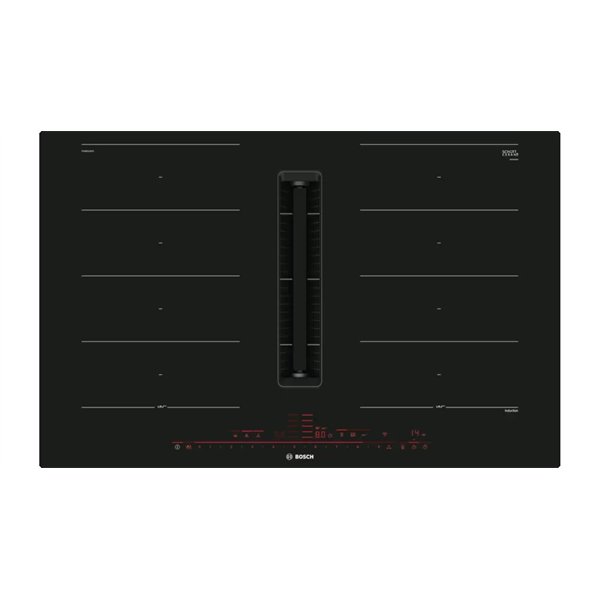

Indukcijska ploča za kuhanje sa integriranom napom
Indukcijska ploča za kuhanje s potpuno integriranom visoko učinkovitom napom za prozračivanje.
Prikladna za konfiguracije s odvođenjem zraka putem kanala ili ponovnim kruženjem zraka (uklj. raznovrsne načine programske opreme). Odgovarajuća obavezna potrebna dodatna oprema za instalaciju:
Estetski integriran dizajn, potpuno u ravnini s površinom s lebdećim staklo-keramičkim elementom otpornim na toplinu za slobodno kretanje i postavljanje kuhinjskog posuđa.
Ventilacijski sustav s 17 elektronički upravljanih razina snage ventilatora i 2 Boost-/Intensive razine snage ventilatora (s automatskim vraćanjem) putem korisničkog sučelja na dodir DirectSelect Premium: izravan, jednostavan odabir željene zone kuhanja, snage i dodatnih funkcija . Na temelju senzora, pametan, u potpunosti automatski način rada ventilacijskog sustava:
- Automatsko uključivanje ventilacijskom sustava prilikom upotrebe zone za kuhanje.
- Na temelju senzora i na temelju ploče za kuhanje, potpuno automatska prilagodba razina snage putem naprednog algoritma za najvišu učinkovitost.
- 3 moguće razine osjetljivosti algoritma za najvišu učinkovitost (posvećene niskoj razini buke, ravnoteži i djelotvornosti).
- Automatsko zakašnjenje isključenja nakon kuhanja za uklanjanje preostalih mirisa nakon kuhanja (na specifičnoj, izuzetno tihoj razini buke, 12min kod odvođenja zraka putem kanala, 30min kod ponovnog kruženja zraka, moguće ručno isključivanje).
- Moguć ručni nadzor putem dvostrukog DirectSelect Premium: izravan, jednostavan odabir željene zone kuhanja, snage i dodatnih funkcija.
- Automatsko uključivanje ventilacijskom sustava prilikom upotrebe zone za kuhanje.
- Na temelju senzora i na temelju ploče za kuhanje, potpuno automatska prilagodba razina snage putem naprednog algoritma za najvišu učinkovitost.
- 3 moguće razine osjetljivosti algoritma za najvišu učinkovitost (posvećene niskoj razini buke, ravnoteži i djelotvornosti).
- Automatsko zakašnjenje isključenja nakon kuhanja za uklanjanje preostalih mirisa nakon kuhanja (na specifičnoj, izuzetno tihoj razini buke, 12min kod odvođenja zraka putem kanala, 30min kod ponovnog kruženja zraka, moguće ručno isključivanje).
- Moguć ručni nadzor putem dvostrukog DirectSelect Premium: izravan, jednostavan odabir željene zone kuhanja, snage i dodatnih funkcija.
Visoko učinkovit ventilator s niskom razinom buke i energetski učinkovitom tehnologijom BLDC. Visoke stope odvođenja zraka s izuzetno niskom razinom buke i ugodnim frekvencijama zvuka zbog psihoakustički i aerodinamički optimizirane unutrašnjosti s ugrađenim, nevidljivim ventilatorom. Izuzetno otporna na pad tlaka, čak i s dugim i kompleksnim kanalima.
- Filtar za masnoću koji se lako odvaja i jednostavno čisti te jedinica za sakupljanje tekućine:
- Priručno uklanjanje jedinice jednom rukom putem lebdeće staklo-keramičke ručke.
- Integrirani, opsežni, visoko učinkoviti filtri za masnoću od nehrđajućeg čelika s 12 slojeva za filtraciju i crnim pokrivnim slojem za poboljšanu estetsku integraciju. Učkinovitost filtracije masnoća od 94 %.
- Svi su dijelovi jedinice jednostavni za čišćenje, potpuno prikladni za perilicu posuđa i otporni na toplinu. - (Gornja) jedinica za sakupljanje tekućina kapaciteta od 200 ml za uobičajena slučajna prolijevanja ili kondenzaciju prilikom kuhanja.
- Snažan drenažni sustav za prolijevanja više od 200ml tekućina
- Sigurnosni sakupljač tekućina s dodatnim kapacitetom od 700ml za ozbiljnije slučajnosti. Moguće pranje u perilici posuđa. Jednostavan pristup i odvajanje odozdo.
- Cjelokupan kapacitet sakupljanja od 900ml (200ml + 700ml).
- Vodonepropustan sustav ventilatora.
- Priručno uklanjanje jedinice jednom rukom putem lebdeće staklo-keramičke ručke.
-Integrirani, opsežni, visoko učinkoviti filtri za masnoću od nehrđajućeg čelika s 12 slojeva za filtraciju i crnim pokrivnim slojem za poboljšanu estetsku integraciju. Učkinovitost filtracije masnoća od 94 %.
- Svi su dijelovi jedinice jednostavni za čišćenje, potpuno prikladni za perilicu posuđa i otporni na toplinu.
- (Gornja) jedinica za sakupljanje tekućina kapaciteta od 200 ml za uobičajena slučajna prolijevanja ili kondenzaciju prilikom kuhanja.
- Snažan drenažni sustav za prolijevanja više od 200ml tekućina
- Sigurnosni sakupljač tekućina s dodatnim kapacitetom od 700ml za ozbiljnije slučajnosti. Moguće pranje u perilici posuđa. Jednostavan pristup i odvajanje odozdo.
- Cjelokupan kapacitet sakupljanja od 900ml (200ml + 700ml).
- Vodonepropustan sustav ventilatora.
Djelotvornost ventilacijskog sustava:
- Djelotvornost odvođenja zraka putem kanala (u skladu s EN 61591): min. normalna postavka 154 m3/h , maks. normalna postavka 500 m3/h, maks. postavka Boost-/Intensive 622 m3/h.
- Djelotvornost odvođenja kod ponovnog kruženja zraka (u skladu s EN 61591): min. normalna postavka 150 , maks. normalna postavka 500 , maks. Postavka Boost-/Intensive 615.
- Razina buke kod odvođenja zraka putem kanala (Razina zvučne snage u skladu s EN 60704-3): min. normalna postavka 42 re 1 pW, maks. normalna postavka 69 re 1 pW, maks. postavka Boost-/Intensive 74 re 1 pW.
- Razina buke kod ponovnog kruženja zraka (Razina zvučne snage u skladu s EN 60704-3): min. normalna postavka 41 re 1 pW, maks. normalna postavka 68 re 1 pW, maks. postavka Boost-/Intensive 72 re 1 pW.
- Učinkovitost filtra za masnoću (u skladu s EN 61591) 94 %.
Svi podaci o djelotvornosti privreeni su i temelje na zadnjim rezultatima ispitivanja s naprednim prototipovima i bit će ažurirani nakon ispitivanja konačnih proizvoda.
- Djelotvornost odvođenja zraka putem kanala (u skladu s EN 61591): min. normalna postavka 154 , maks. normalna postavka 500 , maks. postavka Boost-/Intensive 622 .
- Djelotvornost odvođenja kod kruženja zraka (u skladu s EN 61591): min. normalna postavka 150 , maks. normalna postavka 500 , maks. Postavka Boost-/Intensive 615.
- Razina buke kod odvođenja zraka putem kanala (Razina zvučne snage u skladu s EN 60704-3): min. normalna postavka 42 re 1 pW, maks. normalna postavka 69 re 1 pW, maks. postavka Boost-/Intensive 74 re 1 pW.
- Razina buke kod ponovnog kruženja zraka (Razina zvučne snage u skladu s EN 60704-3): min. normalna postavka 41 re 1 pW, maks. normalna postavka 68 re 1 pW, maks. postavka Boost-/Intensive 72 re 1 pW.
- Učinkovitost filtra za masnoću (u skladu s EN 61591) 94 %.
Podaci o potrošnji i energetskoj učinkovitosti (u skladu s Odredbom (EU) br. 65/2014):
- Razred energetske učinkovitosti: B (u rasponu razreda energetske učinkovitosti od A+++ do D).
- Razred iskorištenja dinamike fluida: A .
-Prosječna godišnja potrošnja: 57 .
- Razred učinkovitosti filtracije masnoća: B .
- Min. normalna postvka i maks. normalna postavka buke: 42 & 69 .
- Razred energetske učinkovitosti: B (u rasponu razreda energetske učinkovitosti od A+++ do D).
- Razred iskorištenja dinamike fluida: A .
-Prosječna godišnja potrošnja: 57 .
- Razred učinkovitosti filtracije masnoća: B .
- Min. normalna postvka i maks. normalna postavka buke: 42 & 69 .
2 x 2 baterija izravno integriranih, visoko učinkovitih filtara za mirise cleanAir (u konfiguraciji s kruženjem zraka).
- Optimizirana učinkovitost smanjenja mirisa za kuhanje jela s kompleksnim molekulama mirisa (npr. ribe).
- Velika površina filtra s visokim sposobnostima smanjenja mirisa.
- Životni vijek od 360 sati kuhanja (neregenerativan).
- Filtri niske razine buke s optimiziranom psihoakustikom.
- Jednostavan pristup i uklanjanje odozgo.
- Upozorenja o zasićenosti filtra za mirise cleanAir putem obavijesti na korisničkom sučelju i putem aplikacije Home Connect s prikladnom mogučnošću ponavljanja narudže nadopune (nadopuna za komplet filtara cleanAir HEZ9VRCR0).
Za konfiguraciju s odvođenjem zraka putem kanala: 2 x 2 baterija uzravno integriranih, visoko učinkovitih akustičkih filtara niske razine buke za znanto niže razine buke i poboljšanu psihoakustiku.
- Optimizirana učinkovitost smanjenja mirisa za kuhanje jela s kompleksnim molekulama mirisa (npr. ribe).
- Velika površina filtra s visokim sposobnostima smanjenja mirisa.
- Životni vijek od 360 sati kuhanja (neregenerativan).
- Filtri niske razine buke s optimiziranom psihoakustikom.
- Jednostavan pristup i uklanjanje odozgo.
- Upozorenja o zasićenosti filtra za mirise cleanAir putem obavijesti na korisničkom sučelju i putem aplikacije Home Connect s prikladnom mogučnošću ponavljanja narudže nadopune (nadopuna za komplet filtara cleanAir HEZ9VRCR0).
Za konfiguraciju s odvođenjem zraka putem kanala: 2 x 2 baterija uzravno integriranih, visoko učinkovitih akustičkih filtara niske razine buke za znanto niže razine buke i poboljšanu psihoakustiku.
Napomene o planiranju i instalaciji
Prikladna za konfiguracije s odvođenjem zraka putem kanala ili ponovnim kruženjem zraka (uklj. raznovrsne načine programske opreme). Odgovarajuća obavezna potrebna dodatna oprema za instalaciju:
- HEZ9VRPD0 za kruženje zraka potpuno putem kanala ili djelomično putem kanala s filtrima za mirise cleanAir. Početni komplet HEZ9VRUD0 za kruženje zraka bez kanala filtrima za mirise cleanAir.
- HEZ9VEDU0 za odvođenje zraka putem kanala.
Prijedlozi za planiranje:
- Instalacija je moguća i u otoku kao i za konfiguracije na zidu.
- Proizvod je u skladu s Ispitnom metodom s igličastim plamenom (u skladu s IEC 60695-5-11), razredom zapaljivosti V2 (u skladu s UL94) i razredom građevnog materijala B1 (DIN 4102-1). Početni komplet HEZ9VRUD0 za kruženje zraka bez kanala također je u skladu s tim standardima.
- Maksimalna dubina uranjanja je 223mm ispod stakla za uređaje postavljene gore i 227mm za uređaje postavljene u ravnini.
- Uređaj mora biti slobodno dostupan odozdo (npr. za pristup donjem sigurnosnom sakupljaču tekućine).
- S integriranim ventilacijskim sustavom za prozračivanje nije potrebno postavljanje lažnog poda ispod površine za kuhanje. Mora biti moguće ukloniti ladice i/ili police u podnoj jedinici. Moguće je zadržati stražnju ploču podne jedinice - potreban je samo izrez za odvod zraka (položaj i veličinu moguće je naći u uputama za postavljanje).
- Za početni komplet „Plug 'n Play“ HEZ9VRUD0 za kruženje zraka bez kanala potreban je okomiti otvor od min. 25mm iza stražnje ploče pokućstva. Prijedlog za idealnu učinkovitost je 50mm.
- Minimalna debljina radne površine je 16mm za uređaje postavljene gore i za uređaje postavljene u ravnini u standardnom sustavu instalacije. Instalacija u tanjim radnim površinama moguća je s rezervnim dijelom: sadržaj 626792.
- Cjelokupna težina uređaja je 26kg - nosivost i stabilnost, posebice kod jako tankih radnih površina, mora se poduprijeti upotrebom prikladnih struktura. Kod cjelokupne je težine uređaja i radne površene potrebno uzeti u obzir specifikacije strukturalne cjelovitosti proizvođača.
- Početni komplet „Plug 'n Play“ HEZ9VRUD0 za kruženje zraka bez kanala omogučava jednostanvne i brze instalacije koje se mogu planirati za sve dubine radne površine ≥60cm. Za instalacije s kanalina - u odvođenju zraka s kanalom (HEZ9VEDU0), kao i potpunom ili djelomičnom ovođenju putem kanala (HEZ9VRPD0) - potrebna je dubina radne površine ≥70cm.
- Za instalacije s djelomičnim odvođenjem zraka putem kanala i kruženjem zraka bez kanala, u dijelu podnožja potreban je otvor s povratnim tokom od ≥400cm2. Otvor je moguće ostvariti putem izlaznih rešetki, lameliranih rešetki ili neupadljivo skraćenih podnožja, ovisno o asortimanu proizvođača kuhinjskog pokućstva.
- Odvodu za zrak na stražnoj strani uređaja moguće je izravno pristupiti s muškim elementom za ravne cijevi (DN 150).
- Ventilator otporan na pad tlaka dozvoljava dulje i kompleksnije kanale do 8m s tri pregiba od 90°, a i dalje zadržava učinkovitost.
- Prilikom instalacije ventilacijske nape s odvođenjem zraka putem kanala i kamina s dimnjakom, električnom je vodu za napajanje uređaja potreban prikladan sigurnosni prekidač. To nije potrebno za konfiguracije s kruženjem zraka.
- U konfiguraciji s odvođenjem zraka putem kanala, potrebno je postaviti jednosmjernu klapnu (ili povratnu klapnu) s maksimalnim otvornim tlakom od 65Pa.
-Instalacija je moguća i u otoku kao i za konfiguracije na zidu.
- Proizvod je u skladu s Ispitnom metodom s igličastim plamenom (u skladu s IEC 60695-5-11), razredom zapaljivosti V2 (u skladu s UL94) i razredom građevnog materijala B1 (DIN 4102-1). Početni komplet HEZ9VRUD0 za kruženje zraka bez kanala također je u skladu s tim standardima.
- Maksimalna dubina uranjanja je 223mm ispod stakla za uređaje postavljene gore i 227mm za uređaje postavljene u ravnini.
- Uređaj mora biti slobodno dostupan odozdo (npr. za pristup donjem sigurnosnom sakupljaču tekućine).
- S integriranim ventilacijskim sustavom za prozračivanje nije potrebno postavljanje lažnog poda ispod površine za kuhanje. Mora biti moguće ukloniti ladice i/ili police u podnoj jedinici. Moguće je zadržati stražnju ploču podne jedinice - potreban je samo izrez za odvod zraka (položaj i veličinu moguće je naći u uputama za postavljanje).
- Za početni komplet „Plug 'n Play“ HEZ9VRUD0 za kruženje zraka bez kanala potreban je okomiti otvor od min. 25mm iza stražnje ploče pokućstva. Prijedlog za idealnu učinkovitost je 50mm.
- Minimalna debljina radne površine je 16mm za uređaje postavljene gore i za uređaje postavljene u ravnini u standardnom sustavu instalacije. Instalacija u tanjim radnim površinama moguća je s rezervnim dijelom: sadržaj 626792.
-Cjelokupna težina uređaja je 26kg - nosivost i stabilnost, posebice kod jako tankih radnih površina, mora se poduprijeti upotrebom prikladnih struktura. Kod cjelokupne je težine uređaja i radne površene potrebno uzeti u obzir specifikacije strukturalne cjelovitosti proizvođača.
- Za instalacije s djelomičnim odvođenjem zraka putem kanala i kruženjem zraka bez kanala, u dijelu podnožja potreban je otvor s povratnim tokom od ≥400cm2. Otvor je moguće ostvariti putem izlaznih rešetki, lameliranih rešetki ili neupadljivo skraćenih podnožja, ovisno o asortimanu proizvođača kuhinjskog pokućstva.
- Odvodu za zrak na stražnoj strani uređaja moguće je izravno pristupiti s muškim elementom za ravne cijevi (DN 150).
-Ventilator otporan na pad tlaka dozvoljava dulje i kompleksnije kanale do 8m s tri pregiba od 90°, a i dalje zadržava učinkovitost.
- Prilikom instalacije ventilacijske nape s odvođenjem zraka putem kanala i kamina s dimnjakom, električnom je vodu za napajanje uređaja potreban prikladan sigurnosni prekidač. To nije potrebno za konfiguracije s kruženjem zraka
- U konfiguraciji s odvođenjem zraka putem kanala, potrebno je postaviti jednosmjernu klapnu (ili povratnu klapnu) s maksimalnim otvornim tlakom od 65Pa.
Tehnički podaci
Generalno
Glavna boja proizvoda Crna
Širina 80 cm
Dimensions of the heating elements 1 x (40,0 x 24,0 cm), 1 x (40,0 x 24,0 cm)
Power of the heating elements 4 x 2.2 (3.7) kW
Frame type Flush fitting
Broj radijantnih ploča 0
Broj indukcijskih polja 4
Grijanje s pojačivačem All
Tip upravljačkih postavki i signalizacijskih uređaja Direct Select 2.0, front, illuminated
Režim rada Moguće pretvoriti
Maks. ekstrakcija zraka 500 m³/h
Razina izvlačenja zraka pri boost opciji 622 m³/h
Maks. recirkulacija zraka 500 m³/h
Količina recirkulacijskog zraka pri boost opciji 615.0 m³/h
Jačina zvuka pri maksimalnoj brzini (2010/30/EU) 69 dB
Povečanje jačine zvuka (2010/30/EU) 74 dB
Razina buke 69 dB(A) re 1 pW
Energy consumption of hob 185,0 Wh/kg
Veličina i težina
Dimenzije proizvoda 227 x 792 x 512 mm
Maksimalna visina za ugradnju 500 mm
Maksimalna širina za ugradnju 780 mm
Dubina za ugradnju 227 mm
Napon 220-240/380-415 V
Dužina kabela za napajanje 110 cm
Tip utičnice no plug
User interface DirectSelect Premium: izravan, jednostavan odabir željene zone kuhanja, snage i dodatnih funkcija
Upravljačke postavke grijaće ploče 17 stupnjeva
Cooking zone flexibility 2 flex induction cooking zones
PowerBoost Da
FryingSensor Plus Da
PerfectCook - senzor za kuhanje Ne
PerfectCook senzor ready: sprječava prekomjerno kuhanje ili ključanje s detaljnom regulacijom temperature kuhanja - senzor se može dokupiti kao dodatni pribor Da
Powermove Da
Setting transfer function Da
Quick start Ne
Funkcija zadržavanja topline Da
Mjerač vremena Da
Connectivity
Home Connect Da
Sigurnost
Indikator preostale topline Separate
Sigurnosni uređaj childproof lock, Key Lock, Power management function, Safety time-switch-off
