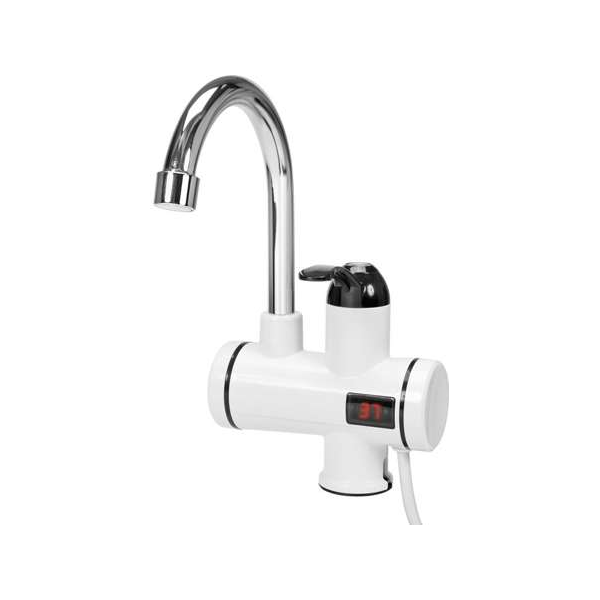

SLAVINA ZA INSTANT ZAGRIJAVANJE VODE
KARAKTERISTIKE PROIZVODA
Trenutni grijač vode s baterijom omogućava pristup vruće vode gdje nema druge mogućnosti grijanja vode. Jednostavno omogućuje tekuću hladnu vodu, I zbog ugrađenog elektičnog grijaćeg elementa, možete dobiti vruću vodu.
Prije uporabe proizvoda, trebali biste pročitati upute I zadržati ih.
Za bilo kakvu štetu uzrokovanu nepoštivanjem sigurnosnih propisa u ovom prirčniku, dobavljač nije odgovoran.
OPREMA
Proizvod se isporučuje u potpunom stanju, ali zahtijeva instalacijske korake, koji su opisani kasnije u ovom priručniku. S proizvodom dolazi izljev za bateriju I priključak za vodu.
SIGURNOSNE UPUTE
Pozornost! Proizvod Ima karakteristike visoke potrošnje energiije. Prije spajanja proizvoda na mrežu, trebate se uvjeriti , da će glavni parametri biti dovoljni za opskrbu proizvoda.
Prije spajanja proizvoda na mrežu, trebate se uvjeriti da napon, frekvencija I izvedba mreže odgovaraju vrijednostima na tipskoj pločici proizvoda. Kabel za napajanje mora odgovarati utičnici. Zabranjeno je mjenjati utikač. Proizvod mora biti spojen izravno na zidnu utičnicu. Zabranjeno je koristiti produžene kablove, razdjelnike I dvostruke utičnice. Strujno napajanje mora biti opremljeno uzemljivačem I zaštitom za 16 A.
Izbjegavajte kontakt kabla za napajanje s oštrim rubovima, vrućim objektima I površinama. Kada proizvod radi, kabel za napajanje mora uvijek biti u potpunosti odmotan, I treba ga postaviti tako da ne predstavlja nikakvu prepreku tijekom rada proizvoda.
Postavljanje kabla za napajanje može uzrokovati opasnost od spoticanja. Utičnica mora biti smještena na takvom mjestu, da uvijek postoji mogućnost brzog otpajanja utikača za napajanje. Utičnica bi trebala biti postavljena daleko od ispusta za vodu.
Prilikom otpajanja utikača za napajanje, uvijek morate povući za kućište utikača, nikada za kabel.
Ako su kabel za napajanje ili utikač oštećeni, odmah ih isključite iz napajanja i obratite se ovlaštenom servisu proizvođača za zamjenu.
Nemojte koristiti proizvod s oštećenim kabelom ili utikačem.
Mrežni kabel ili utikač se ne mogu popraviti, u slučaju kvara ovih elemenata treba ih zamijeniti novim, bez nedostataka.
Prije spajanja proizvoda na električnu mrežu, provjerite je li tlak vode unutar raspona navedenog u tehničkim podacima tablice i na pločici proizvoda.


Preporučuje se da priključak proizvoda na dovod vode obavlja kvalificirano osoblje.

Proizvod je namijenjen samo za unutarnju instalaciju. Proizvod se ne smije montirati na mjestima gdje temperatura može pasti na razinu koja bi uzrokovala smrzavanje vode. Smrznuta voda povećava svoj volumen, što može dovesti do oštećenja proizvoda.

Ako ste primijetili bilo kakvo oštećenje proizvoda, zabranjeno je njegovo korištenje. Sva oštećenja moraju se ukloniti prije ponovnog korištenja proizvoda.

MONTAŽA PROIZVODA
Pažnja! Prvi korak treba biti povezivanje proizvoda s izvorom vode i provjera nepropusnosti vodenih priključaka, i tek tada proizvod može biti priključen na električno napajanje. Zabranjeno je montirati proizvod koji je priključen na električnu mrežu.

Pažnja! Proizvod je namijenjen samo za vertikalnu ugradnju. Zabranjeno je montirati proizvod u bilo kojem drugom položaju.
Kao prvo, na tijelo grijača trebate montirati odvodnu cijev. Provjerite jesu li sva brtvila i otporni prsten smješteni u šupljinama nosača (II). Zatim, bez upotrebe bilo kakvih alata, treba zavrtanj pričvrstiti na navojno tijelo grijača (III).

Ispravno spojeno ispusno grlo treba glatko rotirati u rasponu od 360 stupnjeva, s malo osjetljivim otporom. Tijelo grijača mora biti postavljeno u rupu u blizini sudopera, umivaonika tako da voda nema prepreka da dođe do odvodnog vodovoda. Stavite gumenu podlogu ispod proizvoda, a tako ćete zaštititi mjesto montaže od oštećenja.
Pričvrstite grijač vijkom pričvrsne matice (IV). Preporučuje se pritezanje matice bez upotrebe bilo kojeg alata, međutim, ako ne osigurava stabilnu montažu grijača, možete koristiti ključ za zatezanje. Prilikom pritezanja matice s ključem trebate biti oprezni jer je napravljena od plastike i može se uništiti primjenom prevelike sile.

Pažnja! Prije spajanja proizvoda na hidrauličnu instalaciju, trebali biste se uvjeriti da je dovod vode zatvoren.

Pričvrstite dovod vode maticom i brtvom, koristeći primjerice fleksibilno crijevo (V).




Provjerite je li ventil grijača u zatvorenom položaju (VI) i otvara dovod vode do grijača. Pobrinite se da dovod vode ne pokazuje tragove propuštanja i otvorite ventil grijača, okretanjem ventila gore ili dolje. Voda treba istjecati iz slavine. Provjerite pokazuju li spojevi i grijač tragove curenja.
Ako otkrijete bilo kakvo curenje, zatvorite dovod vode do grijača, zatim uklonite uzrok curenja i ponovno provjerite nepropusnost spojeva.
Nakon potvrđivanja nepropusnosti priključaka vode, možete priključiti grijač na električno napajanje.
Uvjerite se da je ventil baterije zatvoren i da slavina ne proizvodi nikakvu vodu, zatim utaknite utikač u utičnicu.
Otvorite ventil za grijanje okrećući ga, izlaz za vodu bi trebao proizvesti toplu vodu. U isto vrijeme, kontrolna žaruljica će se upaliti na tijelu grijača, što znači pokretanje rada grijaćeg elementa.

KORIŠTENJE PROIZVODA

Pažnja! Grijač može proizvoditi vodu visoke temperature, veću od temperature normalne tople vode. Trebate biti oprezni, kako biste izbjegli opekline tijekom rada grijača.
Stupanj otvaranja ventila regulira intenzitet istjecanja vode. Što se ventil više otvara, poluga je bliža krajnjem položaju, to je intenzivniji protok vode iz slavine. Međutim, budući da je lakše zagrijati manje intenzivan tok vode, što je potok intenzivniji, niža je temperatura vode.
Grijaći element se automatski uključuje kada otvorite ventil grijača i okrenete ga. Grijaći element se automatski isključuje kada zatvorite ventil. U slučaju kada je ventil okrenut prema dolje, grijač se ne pokreće.
Pažnja! Kada bateriju ne koristite dulje vrijeme, trebali biste ga isključiti iz napajanja. Izvucite utikač iz utičnice.

ODRŽAVANJE PROIZVODA

Pažnja! Svi radovi održavanja moraju se provesti kada se isključi napajanje grijača. Trebali biste isključiti punjač iz utičnice.
Grijač i druge plastične dijelove treba čistiti mekom krpom i sredstvima za čišćenje koji su namijenjeni za održavanje plastike. Nakon čišćenja, grijač obrišite mekom krpom namočenom u vodi, a zatim osušite ili pustite da se osuši.
Kromirane dijelove treba očistiti kao plastične dijelove, ali uz primjenu odgovarajućih sredstava za čišćenje.



Zabranjeno je koristiti agresivne deterdžente za održavanje proizvoda. Zabranjeno je korištenje abrazivnih sredstava, kao i sredstva za čišćenje koja sadrže alkohol, kiseline (osim 2% otopine octa s vodom) i otapala.
Voda koja se dovodi u slavinu za miješanje mora se očistiti od svih mehaničkih i kemijskih nečistoća. Proizvođač ne prihvaća nikakvu odgovornost za oštećenja slavine mješalice zbog onečišćenja vode.
Ako se, međutim, intenzitet protoka vode smanji, to može biti zbog začepljenja dovoda vode u bateriju ili izlaza vode iz slavine.
Pažnja! Prije početka sljedećih aktivnosti održavanja, trebate zatvoriti dovod vode do grijača.
Da biste očistili dovod vode za bateriju, odvojite tijelo grijača od njegove baze, uklonite brtvu, a zatim pažljivo uklonite prirubnicu, koja fiksira cjedilo, a zatim isti cjedilo (VII). Očistite sve elemente tekućom vodom i instalirajte ih obrnutim redoslijedom od njihove demontaže. Izvršite ispitivanje propuštanja spojeva vode prije spajanja proizvoda na napajanje.
Kako bi se osigurala prohodnost izlaza vode iz grla, trebali biste odvrnuti ventilator (VIII) i provjeriti njegovu prohodnost. Provjerite stanje brtve i, ako je potrebno, očistite oba elementa tekućom vodom. Zatim montirajte brtvu i zavijte aerator bez upotrebe alata. Izvršite ispitivanje propuštanja spojeva vode prije spajanja proizvoda na napajanje.

TEHNIČKI PODACI

Parametar Jedinica Vrijednost Vrijednost Vrijednost
Kataloški broj 75930 75931 75932
Nazivni napon [V~] 220 – 240
Nazivna frekvencija [Hz] 50 – 60
Nazivna snaga [W] 3000 – 3600
Stupanj izolacije I
Tlak dovodne vode [MPa] 0.04 – 0.6
Stupanj zaštite IPX4
Težina [kg] 0.82. 0.79. 0.82.
Promjer priključka vode G 1/2
